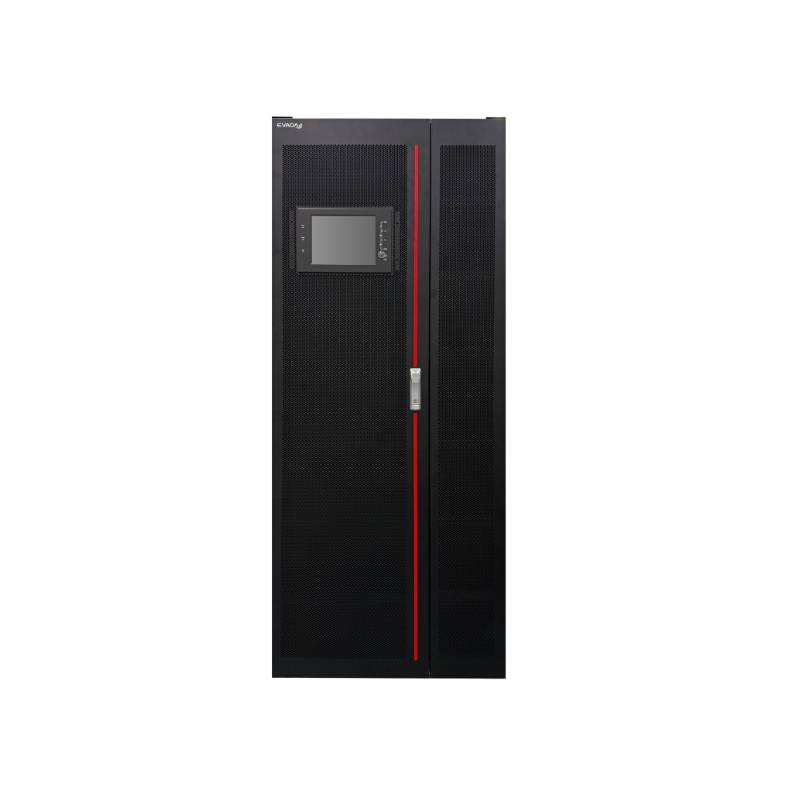

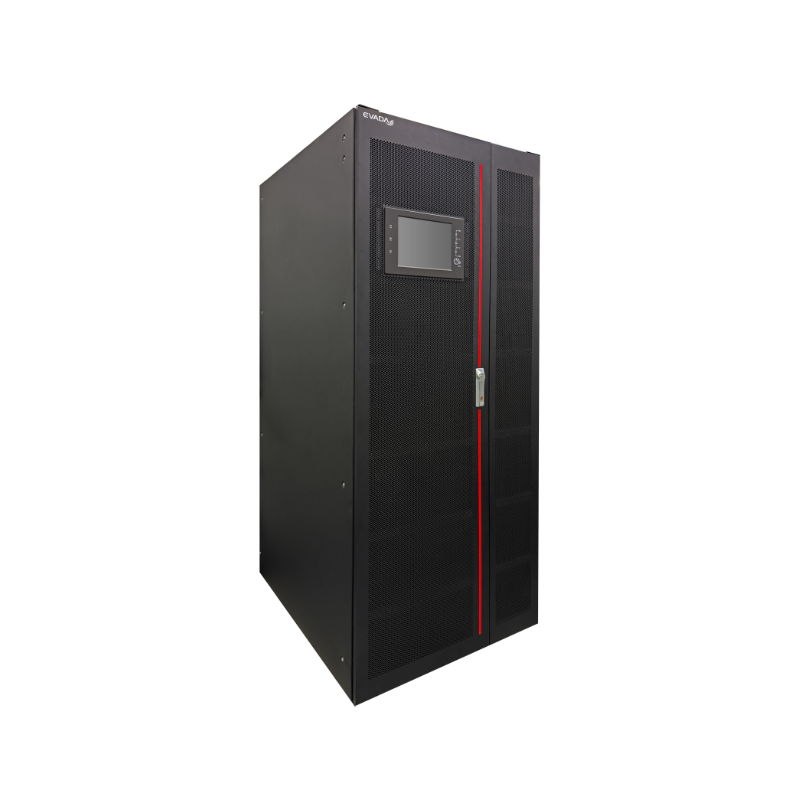

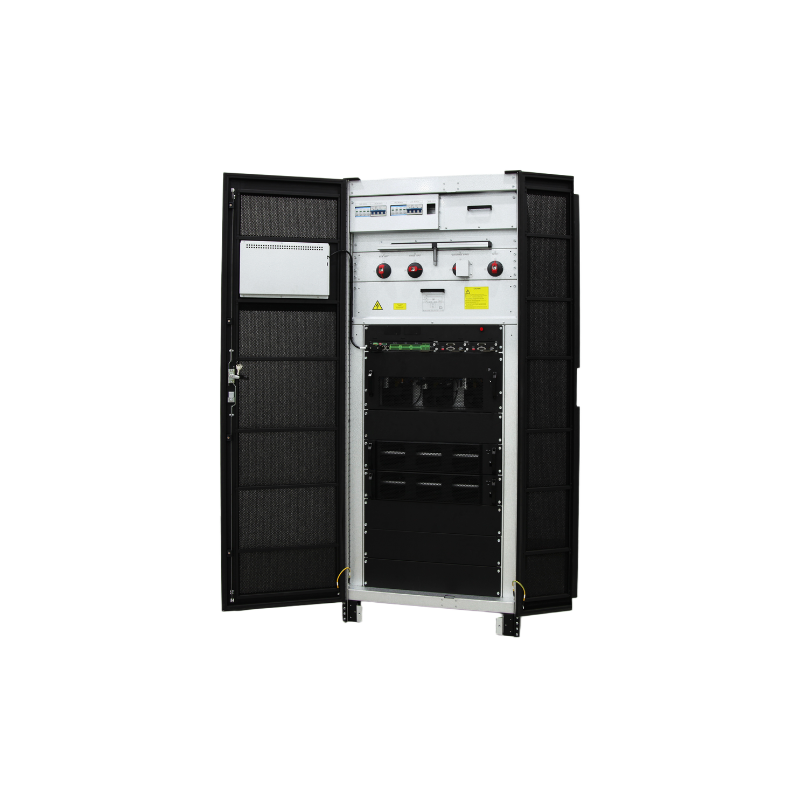

ÜBER DIE MODULARE USV HQ-M MIT 100/125-KW-MODUL
DerModulare USV der HQ-M-Serieist ein leistungsstarkes Online-Doppelwandlersystem, das die hohen Leistungsanforderungen moderner Rechenzentren und kritischer Infrastrukturen erfüllt. Mit einem Leistungsbereich von100-1250 kVADieses dreiphasige System bietet die Skalierbarkeit, Effizienz und Zuverlässigkeit, die für Branchen wie Telekommunikation, Internet, Regierung, Bildung, Gesundheitswesen, Unternehmen, Finanzen, Transport, Energie usw. erforderlich sind.
◆FUNKTION
Skalierbarkeit ohne Kompromisse
Die HQ-M-Serie zeichnet sich durch ein modulares Design aus, das auf dem Prinzip „Zahlen Sie, wenn Sie wachsen“ basiert.100 kVA/125 kVA LeistungsmoduleSie können die Stromversorgung phasenweise an Ihren tatsächlichen Lastbedarf anpassen, wodurch sich die anfänglichen Investitionskosten erheblich reduzieren.
Extrem breiter Batterieeinstellbereich(30-50 Zellen)ermöglicht eine präzise Kapazitätskonfiguration und die flexible Wiederverwendung vorhandener Batteriespeicher.
Verbesserter ECO-Modus:Erreichen Sie einen Wirkungsgrad von bis zu 99 % bei einer Schaltzeit von 0 ms.
Reduzierung der Gesamtbetriebskosten:Senkung der Betriebskosten um über 25 % im Jahresvergleich bei gleichzeitigem Schutz des Stromnetzes mit einem Eingangsleistungsfaktor von 0,99.
Hot-Swap-fähig:Sowohl Bypass- als auch Leistungsmodule können ausgetauscht werden inweniger als 5 Minutenohne die Last zu unterbrechen.
Optimiert für KI und moderne IT-Lasten
Die modulare USV HQ-M mit 125 kW ist für die Bewältigung der schnellen Lastschwankungen ausgelegt, die in KI-GPU-Clustern und motorbetriebenen Industrieanlagen üblich sind.
97,5 % Effizienz:Hohe Leistungsdichte bedeutet nicht zwangsläufig hohe Wärmeentwicklung. Unsere Module arbeiten im Doppelwandlungsmodus mit einem Wirkungsgrad von 97,5 % und senken so die Kühlleistungseffizienz (PUE) Ihrer Anlage deutlich.
Die Leistung des 125-kW-Moduls
Das Herzstück der HQ-M-Serie ist die125-kW-HochleistungsmodulDieses Modul wurde für die nächste Generation unternehmenskritischer Infrastrukturen entwickelt und ermöglicht es Ihnen, mehr Leistung auf weniger Racks unterzubringen, ohne Kompromisse bei Kühlung oder Zuverlässigkeit einzugehen.
Maximale Dichte:Mit 125-kW-Bausteinen erreichen Sie in einem einzigen System bis zu 1250 kVA. Diese kompakte Bauweise reduziert den Platzbedarf Ihres Technikraums um bis zu 30 %.
Leistungsfaktor Einheit (PF 1,0):Das 125-kW-Modul liefert die volle Wirkleistung und stellt so sicher, dass jedes Watt, für das Sie bezahlen, zur Unterstützung Ihrer kritischen IT-Last zur Verfügung steht.
Hot-Swapping ohne Ausfallzeiten:Sowohl die 125-kW-Leistungsmodule als auch die Bypass-Module sind im laufenden Betrieb austauschbar. Wartungsarbeiten oder Kapazitätserweiterungen können in weniger als 5 Minuten durchgeführt werden, ohne die Last auf Wartungsbypass umzuschalten.
◆ANDERE
Bietet Skalierbarkeit für einfache Erweiterung oder Reduzierung der Kapazität
Bis zu 1250 kVA (mit 10 Modulen)
< 3 % bei voller linearer Belastung
Übergroßer 10-Zoll-Farb-Touchscreen zur Modulüberwachung.
SPEZIFIKATION
| Modell | HQ-M300 | HQ-M400 | HQ-M500 | HQ-M600 | HQ-M800 | HQ-M1000 | HQ-M1200 | HQ-M1250 |
| Nennkapazität | 300 kVA | 400 kVA | 500 kVA | 600 kVA | 800 kVA | 1000 kVA | 1200 kVA | 1250 kVA |
| Leistungsmodulkapazität (optional) | 100 kVA/125 kVA | |||||||
| Anzahl der Leistungsmodule | 3 | 6 | 8 | 10 | ||||
| Eingang | ||||||||
| Verdrahtungsmethode | 3 Phasen+N+ONE | |||||||
| Nennspannung | 380/400/415 VAC (Leiter-Leiter) | |||||||
| Nennfrequenz | 50/60 Hz | |||||||
| Spannungsbereich | 138 V AC ~ 485 V AC (100 % Volllast: 323–485 V*) | |||||||
| Frequenzbereich | 40 Hz bis 70 Hz | |||||||
| Leistungsfaktor | >0.99 | |||||||
| THDi | THDi < 3 % nichtlineare Volllast | |||||||
| Bypass | ||||||||
| Nennspannung | 380/400/415 V AC (Netzspannung) | |||||||
| Spannungsbereich | Standardmäßig -20 % bis +15 %; einstellbar, obere Grenze: +10 %, +15 %, +20 %, +25 %; untere Grenze: -10 %, -15 %, -20 %, -30 %, -40 % | |||||||
| Batterie | ||||||||
| Batterienummer | Standardmäßig 40 Einheiten, 30–50 Einheiten einstellbar, keine neutrale Leitung | |||||||
| Batteriespannung | Standardmäßig 480 V DC, einstellbar von 360 bis 600 V | |||||||
| Ausgabe | ||||||||
| Nennspannung | 380/400/415 V AC (Netzspannung) | |||||||
| Nennfrequenz | 50/60 Hz | |||||||
| Leistungsfaktor | 1 | |||||||
| Spannungsgenauigkeit | ≤±1,0 % bei ausgeglichener Last; ≤±5,0 % bei unausgeglichener Last | |||||||
| Frequenzgenauigkeit | 50/60 Hz ±0,05 % | |||||||
| Frequenzverfolgungsbereich | Einstellbar, ±0,5 Hz bis ±6 Hz; standardmäßig ±2 Hz | |||||||
| THDu | ≤1 % lineare Last, ≤3 % nichtlineare Last | |||||||
| Dreiphasen-Phasengenauigkeit | 120°±1° | |||||||
| Crest Factor | 3:1 | |||||||
| Überlast | <105 %, langer Lauf; <110 %, 60 Minuten; 110–125 %, 10 Minuten; psst, 125–150 %, 1 Minute | |||||||
| System | ||||||||
| Systemeffizienz | Bis zu 97,5 % | |||||||
| Anzeige | Touchscreen + LCD | |||||||
| Verdrahtung | Top in | Oben rein/unten rein | Top in | |||||
| Standard | IEC62040-1-1;IEC62040-2;IEC62040-3 | |||||||
| Schutzklasse | IP20 | |||||||
| Kommunikation | RS232/RS485/FE/SNMP-Karte (optional)/Potenzieller Kontakt (optional) | |||||||
| Optional | Staubdichtes Netz, Blitzschutzmodul, LBS-Kabel, erdbebensichere Komponenten, Temperatur- und Feuchtigkeitssensor, BCB-Komponenten, seismische Schutzkomponente, Verdrahtungskomponente, obere Luftauslasskomponente | |||||||
| Umfeld | Temperatur: 0–55 °C, 0–40 °C keine Leistungsreduzierung, 40–55 °C Leistungsreduzierung; Luftfeuchtigkeit: 0–95 °C (keine Kondensation) | |||||||
| Lärm | <70 dB@1 Meter | |||||||
| Höhe | <2000 m, Reduzierung >1500 m | |||||||
| Größe | ||||||||
| System B*T*H(mm) | 800*1000*2000 | 1400*1000*2000 | ||||||
| Modul B*T*H(MM) | 580*759*130(3U) | |||||||
| Gewicht | ||||||||
| System (kg) | 400 | 443 | 630 | 750 | ||||
| Modul (kg) | 48 (100 kVA)/52 (125 kVA) | |||||||
